Retención de calor
Las celdas de aire inmóvil ralentizan la transferencia de calor, ayudan a moderar la temperatura interior y favorecen la eficiencia de la calefacción y la refrigeración.
Un mejor panel empieza por su núcleo.
- Superficie lisaPreparada para distintos acabados
- EstabilidadHinchazón en espesor nula
- Comportamiento al fuegoEnsayado con criterios exigentes
- Térmica y acústicaMicroestructura tipo panal
- Bajas emisionesFormaldehído, COV y metales pesados
- Mecanizado sencilloCortar, dar forma, revestir cantos y ranurar
- Protección adicionalResistencia a moho y plagas
- Buena retención de tornillosOpciones de instalación versátiles

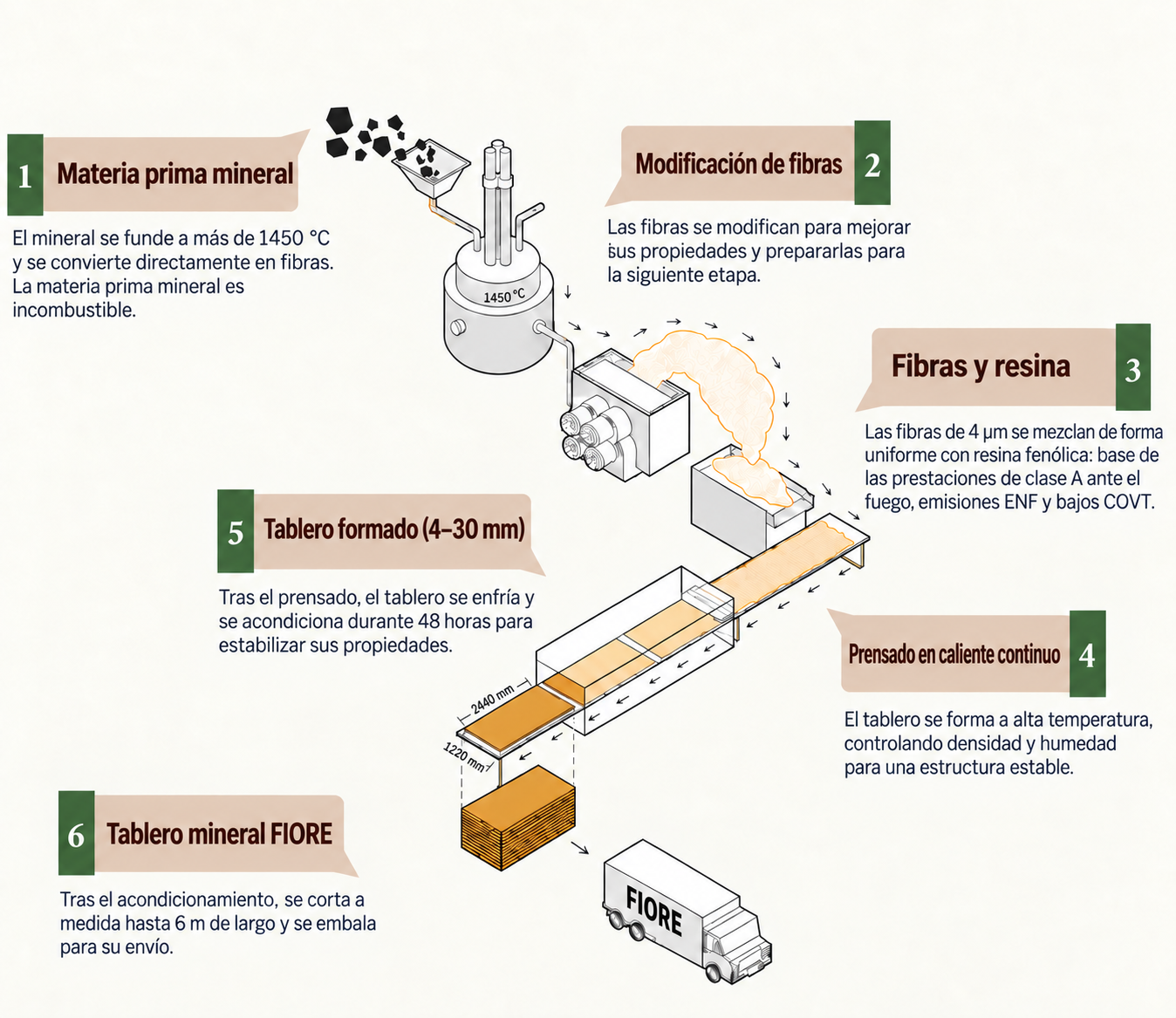

Del mineral al tablero.
Nuestro proceso en seco de formación por aire y prensado en caliente de fibra mineral sigue una vía tecnológica ampliamente utilizada en Europa. La fusión y la formación de fibras se realizan en un único proceso térmico continuo, sin una etapa de refundición separada.
La depuración profunda elimina impurezas desde el origen y ayuda a abordar la lixiviación, los cambios de color, las eflorescencias, el abombamiento por humedad, la hinchazón y los problemas de metales pesados asociados a los tableros inorgánicos convencionales. Así, el núcleo FIORE formado en seco cuenta con una base más limpia y estable.
- 01
Fundir y formar fibras
El mineral se funde a alta temperatura y se transforma directamente en fibras finas con bajo contenido de escoria.
- 02
Depurar las fibras en profundidad
La apertura y separación en dos etapas eliminan escoria e impurezas y ayudan a reducir la lixiviación y las eflorescencias.
- 03
Optimizar la mezcla de fibras
La mezcla de fibras preparada se modifica para mejorar su unión con el sistema adhesivo.
- 04
Adhesión uniforme en seco
La aplicación de adhesivo en seco y la formación controlada del manto de fibras permiten una dosificación precisa sin variaciones de humedad.
- 05
Prensado plano continuo
El prensado continuo produce una densidad uniforme, un espesor regular y una estructura compacta y estable.
Rendimiento desde el origen.
MICROESTRUCTURA
Calidez. Silencio.
Una superficie lisa y compacta rodea un interior microporoso uniforme. Sus pequeñas celdas de aire inmóvil ayudan al núcleo mineral a retener calor y absorber sonido.
Absorción acústica
La estructura microporosa absorbe y disipa la energía sonora, especialmente en frecuencias medias y altas.
Para oficinas, centros sanitarios, escuelas y viviendas que necesitan interiores más silenciosos y confortables.
Pensado para el aire que respiramos.
- ≤0,025 mg/m³Cumple ENF, el nivel más alto de clasificación de emisiones de formaldehído de China para tableros derivados de la madera
- Bajas emisiones de COVTEmisiones muy inferiores al límite nacional indicado
- Ensayado por CTCMetales pesados migrables muy por debajo de los límites especificados
Para centros sanitarios, escuelas y viviendas con altas exigencias de calidad ambiental interior.
Para exigencias de fuego en todo el mundo
- Comportamiento ante fuego y calorResiste la llama y la propagación del fuego
- Comportamiento del humoConsulte los datos del ensayo de fuego correspondiente
- Requisitos del proyectoPara especificaciones de seguridad frente al fuego en proyectos públicos, comerciales y municipales
Los ensayos de terceros y los controles puntuales ayudan a adecuar el comportamiento del material ante el fuego a las especificaciones del proyecto.
Hinchazón en espesor tras 24 hSin hinchazón
0Baja contracción. Estabilidad ante la humedad.
Las instalaciones continuas con juntas estrechas dependen de un control dimensional integrado en el propio material.
Baja contracciónBaja absorción y ausencia de hinchazón en espesorPermite instalaciones largas con juntas estrechas
Trabaje a su manera.
Opciones de superficie:
La densidad uniforme del núcleo y su superficie lisa permiten prensar en caliente el papel decorativo impregnado de melamina directamente sobre el tablero, sin imprimación ni nivelación adicional.
Variedad de acabados · Resistencia al desgaste y las manchas · Unión firmeMECANIZADO
Con las herramientas de siempre.
Sierre, ranure, perfore, pegue, revista cantos y dé forma al tablero con equipos habituales de carpintería.
15 % menos desgaste de herramientas · Resistencia a roturas · Cantos limpiosDatos técnicos
Los resultados corresponden a los ensayos mostrados. Consulte el informe del producto concreto suministrado.
Deslice para ver toda la tabla →
| Propiedad | Valor | Norma de referencia |
|---|---|---|
| Densidad | 1,25 g/cm³ | GB/T 17657-2022 |
| Hinchazón en espesor tras 24 h | 0 | GB/T 17657-2022 |
| Absorción de agua tras 24 h | ≤3,0% | GB/T 17657-2022 |
| Resistencia a flexión | ≥22 MPa | GB/T 17657-2022 |
| Módulo de elasticidad | ≥4000 MPa | GB/T 17657-2022 |
| Resistencia a tracción perpendicular | ≥1,2 MPa | GB/T 17657-2022 |
| Resistencia al arranque de tornillos | ≥1200 N | GB/T 17657-2022 |
| Resistencia al impacto | ≥3 kJ/m² | GB/T 7019-2024 |
| Emisiones de formaldehído | ≤0,025 mg/m³ | GB 18580-2017 |
| Emisiones de compuestos orgánicos volátiles totales (COVT) | 0,1 mg/m²·h | GB/T 29899-2024 |
| Índice de radiactividad | ≤0,6 | GB/T 6566-2010 |
Deslice para ver toda la tabla →
